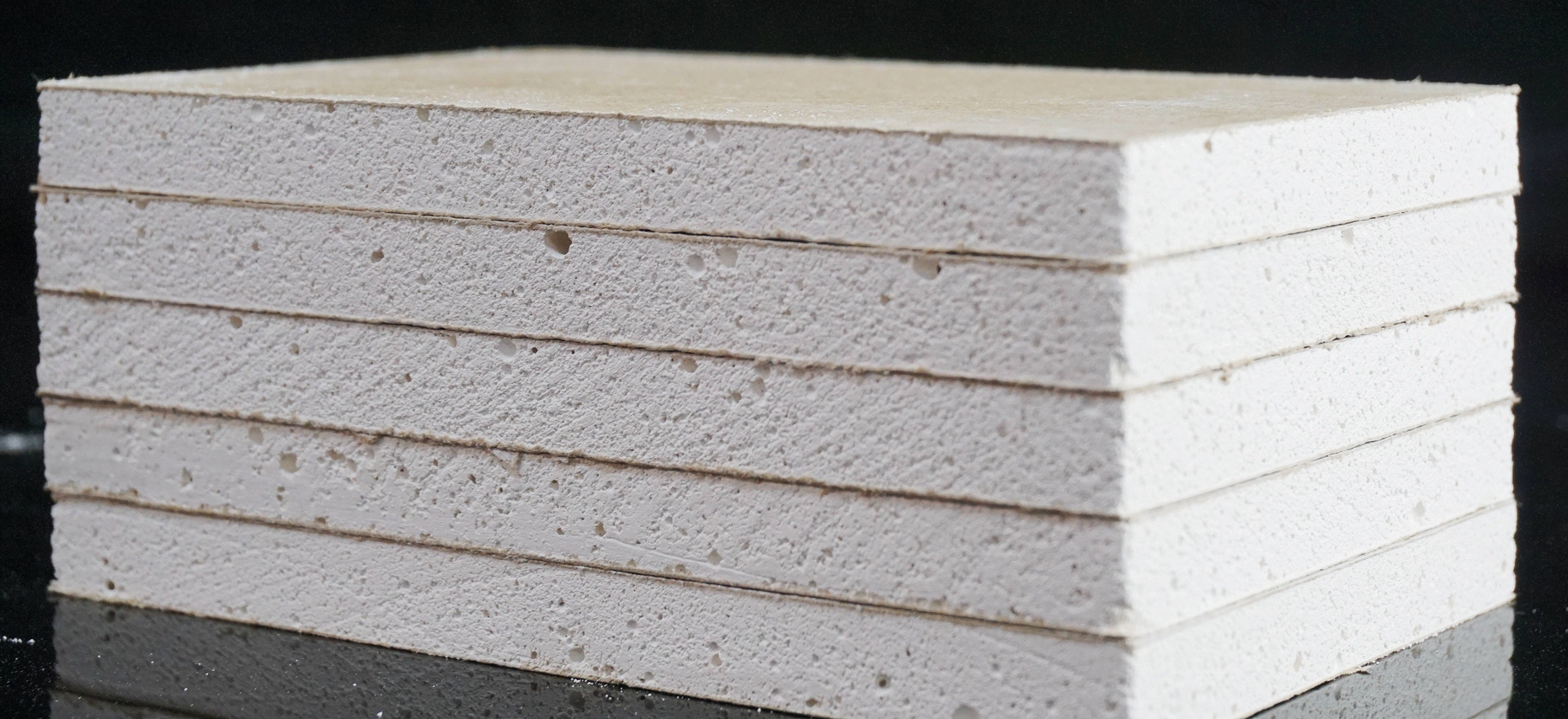

Placa de gesso

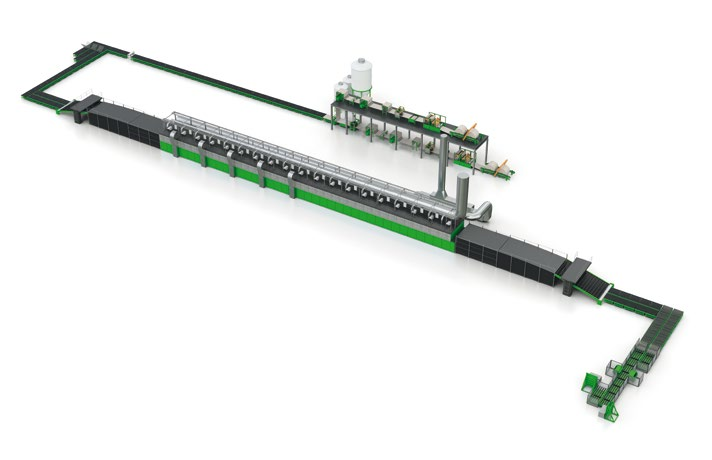

A produção de placas de gesso acartonado (plasterboard/drywall) é um processo industrial contínuo, altamente automatizado. Seu princípio básico consiste em despejar uma pasta de gesso entre duas camadas de papel de revestimento, que posteriormente passam pelas etapas de conformação, endurecimento, corte e secagem, formando painéis leves para construção civil. A seguir, apresenta-se o fluxo principal de produção de uma linha padrão:
1. Preparação das Matérias-Primas e Dosagem
Matérias-primas principais: gesso em pó para construção, papel de revestimento, água.
Aditivos principais:
- Agente espumante: gera bolhas uniformes por meio de um sistema especial de espuma, reduzindo o peso da placa.
- Superplastificante: reduz a relação água/gesso, melhora a resistência e diminui o consumo de energia na secagem.
- Ligante (amido modificado): garante forte aderência entre o núcleo de gesso e o papel de revestimento.
- Coagulante: controla o endurecimento rápido da pasta antes da entrada no secador.
- Fibra de vidro: aumenta a tenacidade da placa e sua resistência ao fogo.

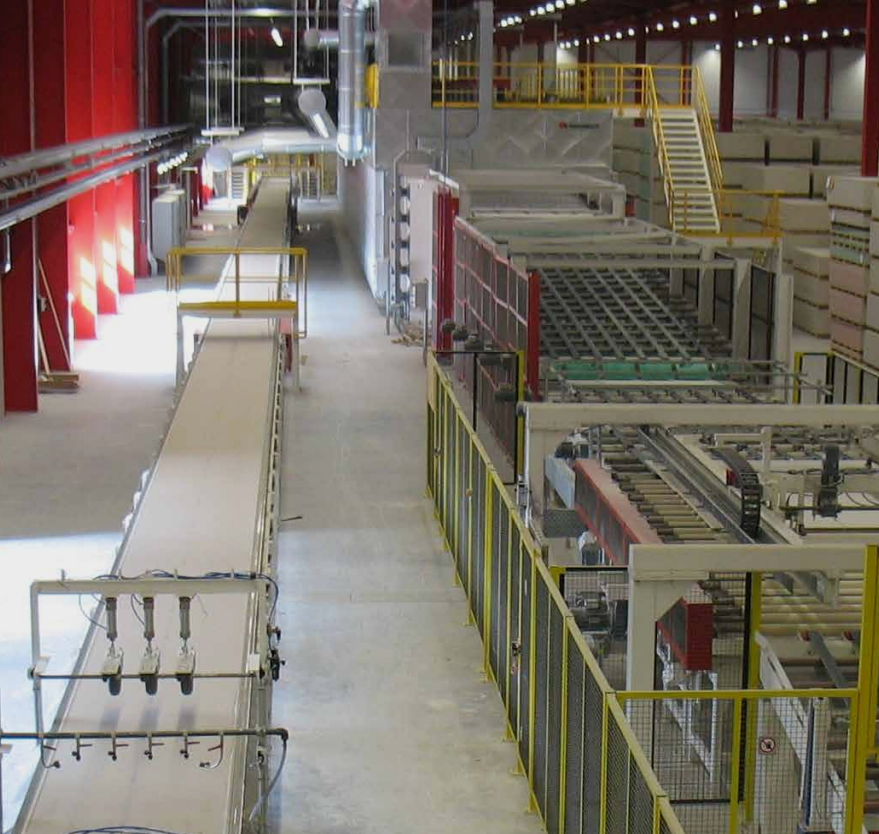

2. Mistura da Pasta e Formação da Placa
- Mistura: todas as matérias-primas são misturadas em alta velocidade em um misturador vertical, formando uma pasta homogênea.
- Moldagem por extrusão: a pasta é despejada sobre o papel inferior e coberta pelo papel superior. A espessura (por exemplo, 9,5 mm ou 12 mm) é ajustada por um conformador/extrusora, enquanto as bordas recebem acabamento (borda reta ou borda rebaixada).
3. Endurecimento Inicial e Transporte
- Pega inicial: as placas formadas avançam lentamente por uma correia transportadora de endurecimento, que pode ter centenas de metros de comprimento.
- Marcação e corte: quando o núcleo de gesso atinge determinada dureza, uma máquina automática realiza o corte transversal no comprimento programado (por exemplo, 2400 mm).
4. Viragem e Secagem das Placas (Etapa de Maior Consumo Energético)
- Viragem e carregamento no secador: as placas cortadas entram no secador multicamadas por meio de um sistema virador automático.
- Controle de secagem: ar quente (gás ou vapor) é utilizado para remover o excesso de água livre do núcleo de gesso.
- Observação: a temperatura deve ser controlada com precisão para evitar superaquecimento, que pode desidratar o gesso e torná-lo quebradiço (secagem excessiva), ou temperatura insuficiente, que causa má aderência e retenção de umidade.
5. Acabamento Final
- Saída e refilamento: após a secagem, as placas passam por refilamento de precisão para garantir dimensões uniformes.
- Empilhamento e embalagem: um empilhador automático organiza as placas conforme a quantidade definida, aplica etiquetas laterais e transfere os lotes para o armazém.
Tipos de Placas de Gesso
- Placa de Gesso Standard (Branca/Cinza)
- Placa de Gesso Resistente à Água (Verde)
- Placa de Gesso Resistente ao Fogo (Vermelha)
- Placa de Gesso Resistente à Umidade (Azul/Verde)
Recommended additives
- Redutor de água
- Amido Modificado
- Agente espumante para gesso
- Agente hidrofugante
Na produção de placa de gesso acartonado, os redutores de água são aditivos essenciais para melhorar a eficiência produtiva e reduzir o consumo de energia. Como a produção de placas de gesso exige padrões extremamente altos de fluidez inicial e velocidade de secagem nas etapas posteriores, a escolha do redutor de água é fundamental.
Funções Principais
- Reduzir a Relação Água/Gesso: reduz a quantidade de água de mistura, mantendo ao mesmo tempo boa fluidez da pasta de gesso.
- Economia de Energia e Redução de Consumo: a redução do excesso de água livre diminui significativamente o combustível (gás natural ou vapor) necessário para a desidratação no forno de secagem, sendo a forma mais direta de reduzir custos para os fabricantes de placas de gesso.
- Aumentar a Resistência: uma menor relação água/gesso resulta em uma estrutura interna de gesso mais densa, melhorando a resistência à compressão da placa e a aderência ao papel de revestimento.
- Regular o Tempo de Pega: alguns superplastificantes possuem leve efeito retardador, ajudando a pasta a se espalhar de maneira uniforme sobre a esteira de conformação.
Na produção de placa de gesso acartonado, o amido modificado atua como o “ligante” entre o papel de revestimento e o núcleo de gesso.
A seguir estão as principais funções do amido modificado na placa de gesso:
1. Função Principal:
- Forte Aderência,Função de ponte: à medida que o gesso endurece, o amido modificado migra junto com a umidade para a interface entre o núcleo de gesso e o papel de revestimento.
- Penetração e formação de filme: forma um filme polimérico resistente entre as fibras do papel e os cristais de gesso, unindo ambos e garantindo que o papel não se desprenda quando submetido a esforços de cisalhamento, fixação com pregos ou umidade.
2. Por que Deve Ser Amido “Modificado”?
O amido nativo comum (como amido de milho cru) não consegue atuar de forma eficiente durante o rápido processo de secagem da placa de gesso, devido ao seu alto peso molecular e baixa solubilidade.
- Gelatinização em baixa temperatura: o amido modificado (como amido modificado por ácido ou amido oxidado) dissolve-se e desenvolve viscosidade em temperaturas mais baixas, correspondendo perfeitamente ao perfil térmico do forno de secagem da placa de gesso.
- Baixa viscosidade e alta penetração: a modificação reduz a viscosidade, permitindo fácil penetração nos poros fibrosos do papel de revestimento.
3. Exigências do Processo
- Migração: o amido modificado deve possuir boa capacidade de migração para garantir que se desloque corretamente para a interface papel-gesso à medida que a umidade evapora, em vez de permanecer no interior do núcleo de gesso.
- Resistência ao envelhecimento: garante que a resistência de aderência da placa de gesso não falhe devido a mudanças de umidade ambiental, mesmo após anos de uso.
Na produção de placa de gesso acartonado, o agente espumante é o aditivo principal para obter uma placa leve. Sua função básica é introduzir uma grande quantidade de bolhas de ar uniformes e estáveis na pasta de gesso, reduzindo assim a densidade da placa.
Funções Principais
- Redução de Peso: ao substituir parte do material sólido por bolhas de ar, o peso da placa de gesso é reduzido de mais de 10 kg nas placas maciças para aproximadamente 7 kg/m² a 9 kg/m² nas placas padrão, facilitando o transporte e a instalação.
- Redução de Custos: as bolhas de ar atuam como substitutas do pó de gesso, reduzindo significativamente o custo de matéria-prima por chapa.
- Melhoria do Desempenho da Placa: a estrutura uniforme das bolhas ajuda a dissipar tensões, aumentando a tenacidade e as propriedades de isolamento acústico da placa, além de facilitar a liberação de umidade durante o processo de secagem.
Na produção de placa de gesso acartonado (especialmente a placa resistente à água, também conhecida como green board), os hidrofugantes são os aditivos essenciais responsáveis por conferir propriedades hidrofóbicas ao núcleo da placa.
O gesso, por natureza, é um material poroso e hidrofílico. Sem agentes hidrofugantes, ele absorve água rapidamente quando exposto à umidade, causando queda brusca de resistência, descolamento do papel de revestimento ou formação de mofo.
1. Funções Principais
- Redução da Absorção de Água: controla a taxa de absorção de água da placa de gesso para cerca de 5% a 10% (placas comuns normalmente ultrapassam 30%).
- Preservação da Resistência: impede que a umidade penetre entre os cristais de gesso, evitando o enfraquecimento da estrutura interna.
- Prevenção de Mofo e Degradação: bloqueia a penetração de umidade, reduzindo as condições favoráveis ao surgimento de mofo desde a origem.
2. Tipos Mais Utilizados: Hidrofugantes de Silicone (Óleo de Silicone / Emulsão de Silicone)
Atualmente, a opção mais utilizada e eficaz na indústria é o óleo de silicone metil hidrogênio (silicone hidrogenado) e suas emulsões.
- Princípio de funcionamento: durante a hidratação do gesso, as moléculas de silicone revestem a superfície dos cristais, formando uma película hidrofóbica extremamente fina que impede a molhagem dos microporos do gesso, criando um efeito lótus.
- Vantagens: altíssima resistência às intempéries; não interfere na velocidade de endurecimento nem na resistência final do gesso.
3. Outros Tipos Auxiliares
- Emulsão de Parafina: relativamente barata, porém com vida útil curta de impermeabilização. Além disso, quando utilizada em grandes quantidades, pode prejudicar seriamente a aderência entre o papel e o núcleo de gesso, causando descolamento.
- Estearatos (ex.: estearato de cálcio): comuns em argamassas secas, porém raramente usados em linhas contínuas de placas de gesso devido à dispersão inferior quando comparados aos silicones líquidos.
4. Critérios Essenciais de Seleção: “Conflitos” que Precisam Ser Resolvidos
- Impermeabilização vs. Aderência: agentes hidrofugantes possuem naturalmente propriedades repelentes. Se mal selecionados, podem impedir a penetração do amido modificado no papel, causando descolamento em placas resistentes à água. Por isso, produtos de alta qualidade precisam ser especialmente modificados para garantir impermeabilização sem comprometer a aderência.
- Estabilidade: o produto deve resistir às altas temperaturas do forno de secagem (normalmente 150°C–200°C) sem perder eficiência.
5. Dosagem Recomendada
Emulsão de Silicone: normalmente utilizada na proporção de 0,4% a 1,0% sobre o peso do pó de gesso (ou seja, 4 kg a 10 kg por tonelada).
Experiência Técnica
Na fabricação de placas resistentes à água, além da adição de hidrofugante no núcleo, o papel de revestimento também precisa receber tratamento impermeabilizante (geralmente com cola de breu ou AKD durante a fabricação do papel).
Se apenas o núcleo for impermeabilizado e o papel não receber tratamento, a placa ainda poderá apresentar bolhas e empenamento devido à absorção de água pelo papel.
FAQ
- 1Por que os Superplastificantes de Policarboxilato São o Futuro?
Na produção de placas de gesso com revestimento de papel, os superplastificantes especializados à base de policarboxilato (PCE) substituirão completamente os superplastificantes à base de naftaleno, principalmente porque respondem a três desafios fundamentais do setor: consumo de energia, resistência e compatibilidade:
1. Taxa de redução de água ultra-alta = Consumo de energia extremamente baixo (a chave para a redução de custos)
- Faixa de redução de água: Os superplastificantes de policarboxilato podem atingir uma taxa de redução de água de 25%–35%, enquanto os superplastificantes de naftalenosulfonato atingem apenas 10%–15%.
- Custos de secagem reduzidos: Na produção de placas de gesso, quanto menos água for adicionada, menos gás natural ou vapor será necessário para o forno de secagem. Para uma fábrica com produção anual de 10 milhões de metros quadrados, somente os custos com combustível podem ser reduzidos em vários milhões de yuans.
2. “Dano” mínimo aos cristais de gesso (alta resistência)
- Estrutura molecular: O policarboxilato possui um efeito de impedimento estérico exclusivo devido à sua “cadeia lateral longa”. Ao contrário dos aditivos à base de naftaleno, ele não interfere significativamente no crescimento ordenado dos cristais de gesso.
- Resultado: Com a mesma densidade, os produtos de gesso que utilizam ácido policarboxílico apresentam maior dureza e melhor tenacidade, são menos propensos a rachaduras por fragilidade e mantêm excelente adesão ao papel de revestimento.
3. Perfeita compatibilidade com sistemas de espuma (não esvazia as bolhas)
- B Baixa atividade superficialB : Os agentes redutores de água tradicionais frequentemente possuem propriedades semelhantes às do sabão que podem entrar em conflito químico com os agentes espumantes, causando o “colapso das bolhas”.
- B PersonalizaçãoB : O policarboxilato moderno pode ser formulado como um “B tipo de baixa incorporação de arB ”, o que permite que as bolhas finas geradas pelo agente espumante permaneçam estáveis na pasta, garantindo que os painéis sejam B leves e rígidosB .
4. Ecologicamente correto (tendência normativa)
- Livre de poluição: O processo de produção não utiliza formaldeído (produtos à base de naftaleno contêm formaldeído residual), atendendo plenamente aos rigorosos requisitos de COV e proteção ambiental na decoração de interiores moderna.
- 2Que Tipo de Amido Deve Ser Usado para Placas de Gesso?
Que Tipo de Amido Deve Ser Usado para Placas de Gesso?
Na produção de placas de gesso acartonado, o amido comum (como farinha de milho crua) não pode ser utilizado diretamente. É necessário selecionar amido modificado especialmente tratado para atender às exigências do processo industrial.
Atualmente, o tipo mais utilizado e eficiente no setor é o amido modificado por ácido.
1. Tipo Preferencial: Amido de Milho Modificado por Ácido
Esta é a escolha padrão na indústria de placas de gesso, devido às seguintes vantagens:
- Baixa viscosidade e alta fluidez, O tratamento ácido reduz o peso molecular do amido, proporcionando excelente mobilidade na pasta de gesso. Isso permite que o amido migre com a umidade até a interface entre o núcleo de gesso e o papel de revestimento.
- Baixa temperatura de gelatinização,Seu ponto de gelatinização normalmente fica entre 55°C e 65°C, coincidindo perfeitamente com a curva térmica da primeira etapa do secador industrial, garantindo a formação do filme adesivo antes da evaporação da água.
- Alto poder de penetração,Penetra facilmente nos poros fibrosos do papel de revestimento, criando um efeito de ancoragem semelhante a “microganchos”.
2. Tipo Alternativo / Complementar: Amido Oxidado
Características
- Melhor formação de filme
- Cor mais branca
- Certo efeito antibacteriano
Desvantagens
- Poder de penetração ligeiramente inferior ao amido modificado por ácido
- Custo geralmente mais elevado
Aplicações
Muito utilizado em placas especiais com alta exigência estética ou necessidade de elevada dureza superficial.
3. Para Placas Premium / Especiais: Amido Pré-gelatinizado
Características
- Solúvel em água fria
- Desenvolve viscosidade sem necessidade de aquecimento
Aplicações
Normalmente usado como aditivo complementar para melhorar a estabilidade da pasta e a aderência úmida nas etapas iniciais do processo.
Critérios Importantes de Seleção (Referência para Compras)
Ao escolher um fornecedor, além de confirmar que o produto é modificado por ácido, recomenda-se avaliar os seguintes parâmetros:
- Viscosidade,Normalmente entre 5,0 e 15,0 mPa·s (em condições padronizadas de teste). Viscosidade excessiva pode dificultar a migração e causar descolamento do papel.
- pH,Deve permanecer entre 5,0 e 7,0, evitando interferência negativa no tempo de pega do gesso.
- Finura,Deve passar em peneira 100 mesh, garantindo rápida dispersão no misturador sem formação de grumos.
Conselho Técnico Profissional
Se ocorrer descolamento do papel após a secagem da placa, o primeiro ponto a verificar é se a temperatura de gelatinização do amido está muito alta, impedindo a adesão antes da evaporação da água.
Se o núcleo da placa apresentar amolecimento, a causa pode ser excesso de amido (normalmente recomenda-se 3,5 a 6,0 kg por tonelada) ou modificação excessiva do produto.
