Moagem de Cimento
Na produção de cimento, a moagem de cimento é a etapa final e decisiva do processo. Sua principal função é moer o clínquer de cimento (bem como gesso e materiais suplementares) até partículas extremamente finas, aumentando sua atividade de hidratação.
Fluxo principal do processo
Atualmente, a indústria utiliza principalmente uma combinação de compressão + moagem + classificação de alta eficiência.
- Britagem e pré-moagem,O clínquer é comprimido por meio de uma prensa de rolos. Essa etapa gera grande quantidade de microfissuras internas, reduzindo significativamente o consumo de energia nas etapas posteriores de moagem.
- Moagem (Moinho de Bolas ou Moinho Vertical de Rolos)

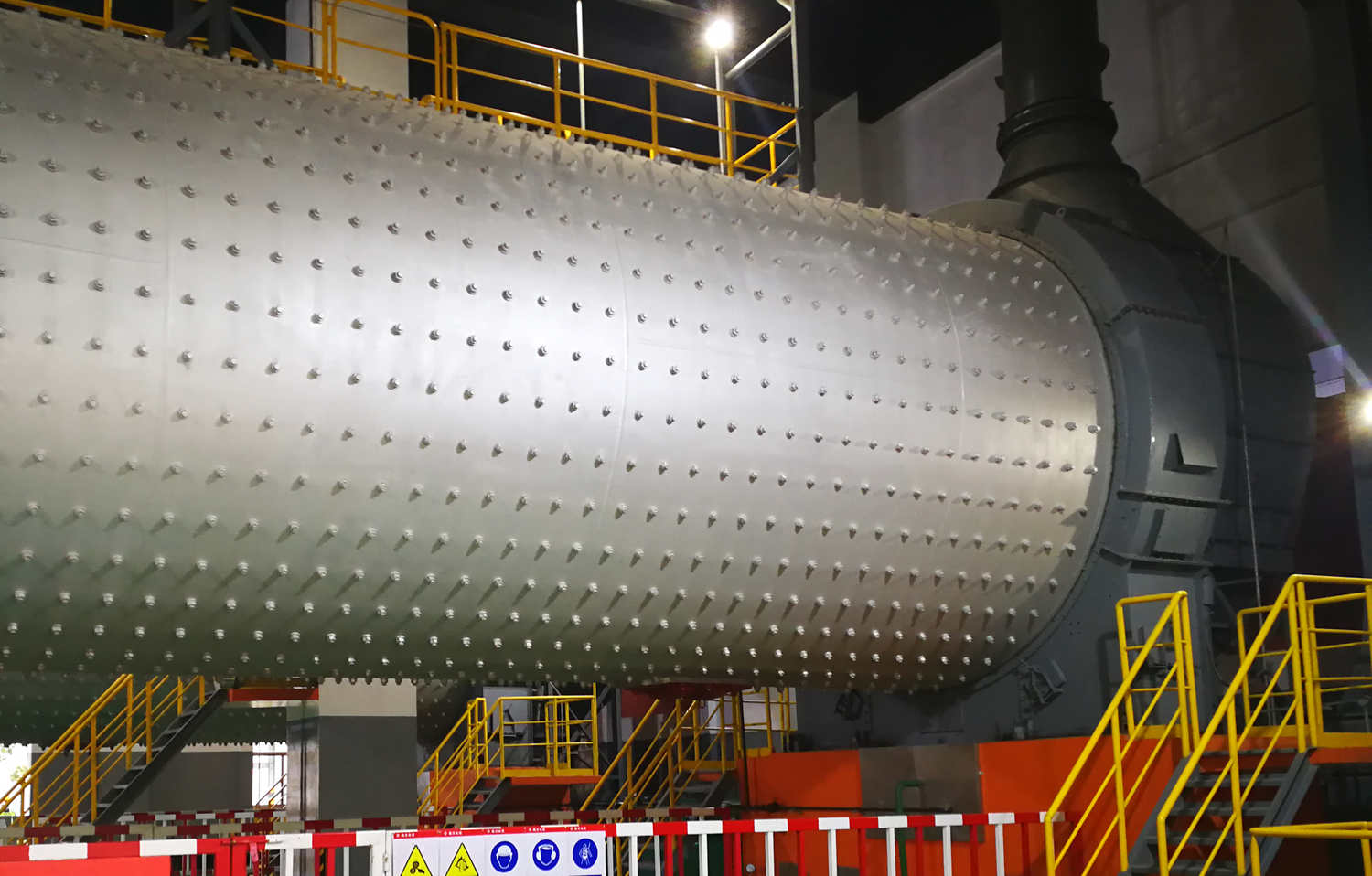

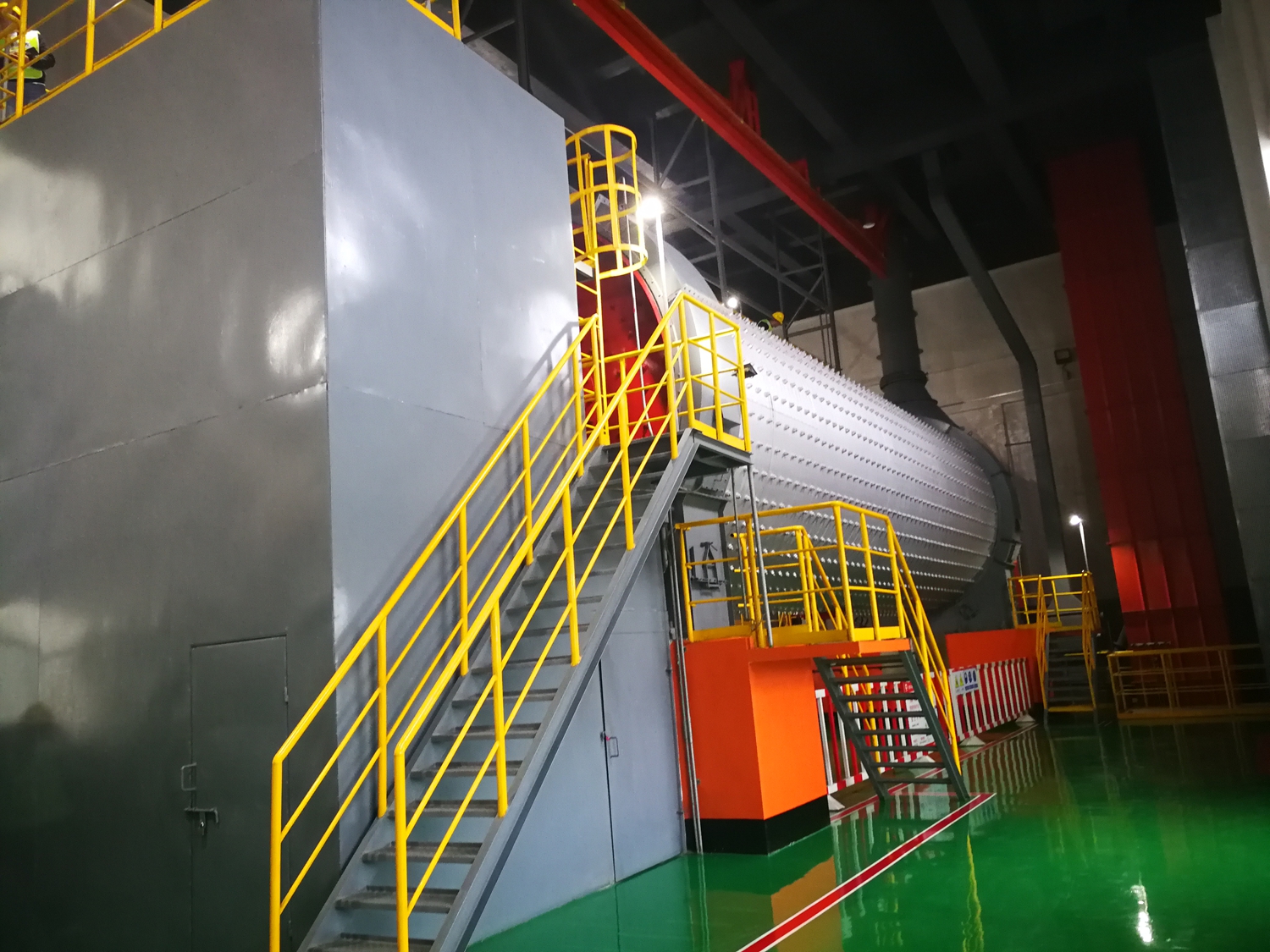

- Moinho de Bolas,Sistema tradicional de moagem baseado no impacto de esferas de aço. Embora o consumo energético seja relativamente mais alto, as partículas produzidas tendem a ser mais arredondadas e com distribuição granulométrica ampla, favorecendo a fluidez do concreto, especialmente no concreto autoadensável (CAA).
- Moinho Vertical de Rolos (VRM),Integra secagem, moagem e classificação em um único equipamento. Possui alta eficiência energética e ocupa menos espaço, sendo a escolha predominante nas modernas fábricas de cimento de grande porte.
- Classificação (Separação),O pó fino dentro da especificação é separado por um classificador de alta eficiência, enquanto as partículas mais grossas retornam ao circuito para nova moagem.
Essa etapa é fundamental para controlar a superfície específica (finura) do cimento e garantir desempenho consistente do produto final.
Ao desenvolvermos aditivos de moagem para cimento cuidadosamente formulados, é possível melhorar de forma significativa o desempenho do cimento e a eficiência do processo produtivo. Esses aditivos atuam diretamente na etapa de moagem, reduzindo a aglomeração das partículas e aumentando a finura do cimento, o que contribui para uma hidratação mais eficiente e, consequentemente, para o aumento da resistência mecânica.
Além disso, o uso de aditivos para moagem de cimento permite reduzir o consumo de energia durante o processo, uma vez que melhora a eficiência dos moinhos e diminui o tempo necessário para atingir a granulometria desejada. Isso resulta em menor custo operacional e maior produtividade para as indústrias cimenteiras.Outro benefício importante é a melhoria da qualidade final do produto. Com partículas mais uniformes e melhor dispersão, o cimento apresenta desempenho mais estável e confiável em aplicações como concreto e argamassas.
Em resumo, investir em soluções avançadas de aditivos de moagem para cimentoé uma estratégia eficaz para aumentar a resistência do cimento, otimizar o consumo energético e elevar a competitividade no setor da construção civil.
Recommended additives
- Alcanolaminas Modificadas
- Alcanolaminas
- Polióis
As alcanolaminas modificadas são os componentes centrais da atual terceira geração de aditivos de alta performance para moagem de cimento. Baseadas nas alcanolaminas tradicionais (como TEA e TIPA), elas superam limitações dos produtos monocomponentes — como funcionalidade restrita e baixa compatibilidade — por meio de modificações químicas (como reticulação, enxertia ou formulações combinadas).
A seguir, estão as principais características técnicas e benefícios das alcanolaminas modificadas em aditivos para moagem de cimento:
1. Por que a modificação é necessária?
As alcanolaminas convencionais de componente único apresentam limitações importantes:
- TEA (Trietanolamina), Oferece excelente ganho de resistência inicial, porém contribui pouco para a resistência em idades mais avançadas. Em dosagens elevadas, pode provocar pega rápida excessiva.
- TIPA (Triisopropanolamina),Apresenta ótimo desempenho no ganho de resistência tardia, porém quase não melhora a resistência inicial e possui custo relativamente mais elevado.
- Problemas de compatibilidade, Aminas convencionais frequentemente competem com superplastificantes à base de policarboxilato (PCE) pelos mesmos pontos de adsorção, podendo causar perda rápida de abatimento (slump) no concreto.
2. Principais vantagens das alcanolaminas modificadas
- Sinergia multifuncional,Por meio da modificação molecular (como no caso da DEIPA – dietanol monoisopropanolamina), é possível obter simultaneamente ganho de resistência inicial e melhora da resistência tardia em uma única estrutura molecular.
- Melhor dispersão,As cadeias poliméricas modificadas possuem maior polaridade, permitindo adsorção mais eficiente nas fissuras das partículas de clínquer. Isso pode proporcionar melhora de 15% a 30% na redução da viscosidade em comparação com aminas convencionais.
Maior uso de materiais suplementares
As aminas modificadas conseguem ativar de forma mais intensa a reatividade latente de materiais como cinza volante, escória e pó de calcário. Mantendo a mesma resistência final, é possível aumentar em 3% a 5% a taxa de substituição por materiais de menor pegada de carbono.
Menor teor total de álcalis no aditivo
Devido à maior reatividade, o mesmo efeito de moagem pode ser obtido com dosagens menores, atendendo às exigências para produção de cimentos de baixo teor alcalino.
No setor de materiais de construção, as alcanolaminas são os componentes ativos mais importantes em aditivos para moagem de cimento e aditivos para concreto. Elas contêm simultaneamente grupos hidroxila (-OH) e grupos amina (-NH₂ / -NH / -N). Essa estrutura bifuncional permite que apresentem propriedades físico-químicas únicas durante a moagem do cimento e o processo de hidratação.
1. Comparação dos principais produtos e funções
As três alcanolaminas mais utilizadas na indústria do cimento e suas principais características são as seguintes:
- TEA (Trietanolamina): excelente ganho de resistência inicial e boa eficiência como auxiliar de moagem.
- TIPA (Triisopropanolamina): excelente desempenho no ganho de resistência tardia.
- DEIPA: equilíbrio entre resistência inicial e final, com alta eficiência em formulações modernas.
2. Por que as alcanolaminas são essenciais na moagem de cimento?
- Adsorção polar (efeito auxiliar de moagem), As moléculas de alcanolamina adsorvem rapidamente nas microfissuras da superfície das partículas de clínquer, reduzindo a energia superficial e evitando a reaglomeração das partículas finas (fenômeno de empelotamento). Como resultado, há aumento significativo da produtividade do moinho.
- Hidratação catalítica (ganho de resistência), Além de atuarem como auxiliares físicos de moagem, também funcionam como ativadores químicos. Ao complexarem íons metálicos presentes no cimento (como ferro trivalente e alumínio trivalente), aceleram a migração iônica e a formação dos produtos de hidratação.
3. Tendências do setor: de compostos puros para formulações modificadas
Atualmente, a indústria está migrando do uso de TEA ou TIPA puros para alcanolaminas modificadas, visando maior desempenho global.
Modificação com poliéter
- melhora a dispersibilidade
- reduz interferências com superplastificantes
- melhora a estabilidade da formulação
Tecnologia de blends
Mistura física ou enxertia de alcanolaminas com diferentes cadeias carbônicas para adaptar o desempenho às variações do clínquer em diferentes regiões, como ambientes com alto teor de enxofre ou álcalis elevados.
Na indústria de moagem de cimento, os polióis são a segunda matéria-prima mais importante, ficando atrás apenas das aminas. Enquanto as aminas (como a TEA) atuam principalmente no ganho químico de desempenho, os polióis concentram-se mais no efeito físico de auxílio à moagem e na modificação reológica.
A seguir, estão as principais funções e características dos polióis em aditivos para moagem:
1. Tipos de produtos mais comuns
Polióis de baixo peso molecular
- etilenoglicol (EG)
- propilenoglicol (PG)
- dietilenoglicol (DEG)
São a base dos aditivos tradicionais voltados ao aumento de produtividade, oferecendo excelente relação custo-benefício.
Polióis de maior peso molecular
- glicerina
- polietilenoglicol (PEG)
Apresentam melhor capacidade de formação de filme e maior polaridade, proporcionando dispersão superior.
Polióis poliméricos
São componentes modificados de alto desempenho, normalmente utilizados em sistemas especiais de moagem para cimentos destinados a concreto autoadensável (CAA/SCC) e concreto de ultra-alto desempenho (UHPC).
2. Mecanismo principal de atuação
- Adsorção polar e propagação de fissuras, Os polióis possuem múltiplos grupos hidroxila (-OH), apresentando forte polaridade. Eles se adsorvem rapidamente nas extremidades das microfissuras geradas durante a britagem do clínquer, reduzindo a energia superficial e atuando como cunhas moleculares que impedem o fechamento das fissuras (efeito Rehbinder). Isso torna a moagem mais eficiente.
- Eliminação da aglomeração eletrostática, Durante a moagem, o pó gera grande quantidade de carga estática, favorecendo empelotamento e aderência ao revestimento interno do moinho. Os polióis ajudam a neutralizar essas cargas superficiais, mantendo o material com excelente fluidez.
- Melhoria da eficiência de classificação, Como os polióis aumentam a fluidez a seco do pó, as partículas se dispersam com mais facilidade no separador/classificador, reduzindo significativamente o fenômeno de sobremoagem e melhorando a eficiência do circuito.
FAQ
- 1Como Melhorar a Eficiência e Reduzir o Consumo de Energia Elétrica e as Emissões de Carbono?
A moagem e os processos relacionados (incluindo moinho de cru e moinho de cimento) consomem grandes quantidades de energia elétrica. O consumo de eletricidade na moagem por tonelada de cimento normalmente varia entre 30 e 45 kWh, representando cerca de 12% das emissões totais de carbono na produção de cimento.
Para reduzir a intensidade de carbono dessa etapa, o setor adota principalmente as seguintes estratégias:
Modernização de equipamentos
A substituição de moinhos de bolas tradicionais por equipamentos mais eficientes, como moinhos verticais de rolos (VRM) ou prensas de rolos, pode reduzir o consumo elétrico da moagem entre 20% e 40%.
Uso de aditivos para moagem
A aplicação de aditivos auxiliares de moagem aumenta a eficiência do processo e reduz o tempo necessário de moagem, diminuindo o consumo de energia por tonelada produzida.
Transição energética
A instalação de sistemas fotovoltaicos na própria planta industrial ou a compra de energia renovável permite reduzir as emissões indiretas associadas ao consumo elétrico para níveis próximos de zero.
Uso de materiais cimentícios suplementares
A incorporação de materiais de menor pegada de carbono, como cinza volante e escória granulada, durante a etapa de moagem reduz a proporção de clínquer no cimento e, consequentemente, as emissões totais de CO₂.
- 2O Papel dos Aditivos de Moagem no Processo de Moagem de Cimento
O Papel dos Aditivos de Moagem no Processo de Moagem de Cimento
No processo de moagem de cimento, os aditivos de moagem são produtos químicos utilizados em dosagens extremamente baixas (normalmente em partes por dez mil), porém com efeitos altamente significativos. Sua principal função é resolver os fenômenos de empelotamento e aglomeração que ocorrem durante a micronização do cimento.
A seguir, estão as quatro funções principais dos aditivos de moagem:
1. Eliminação de incrustações nas bolas e acúmulo interno (efeito dispersante)
Quanto mais fino o cimento é moído, maior se torna a área superficial específica das partículas e maior sua energia superficial.
Problema
Os finos tendem a aderir uns aos outros por forças eletrostáticas e moleculares, além de aderirem às bolas de aço e ao revestimento interno do moinho, formando incrustações que reduzem drasticamente a eficiência da moagem.
Função do aditivo de moagem
As moléculas do aditivo (normalmente moléculas polares, como a trietanolamina – TEA) adsorvem rapidamente na superfície das partículas recém-fraturadas, neutralizando cargas e reduzindo a energia superficial.
Isso mantém o material disperso e permite que as bolas de aço impactem diretamente o clínquer.
2. Efeito físico-químico de abertura de fissuras (efeito Rehbinder)
Princípio
As moléculas do aditivo conseguem penetrar nas microfissuras geradas durante a moagem.
Resultado
Atuam como cunhas moleculares, impedindo o fechamento natural dessas fissuras e reduzindo temporariamente a resistência mecânica do material.
Isso facilita a fragmentação do clínquer sob o mesmo nível de impacto, fenômeno conhecido como redução química de resistência.
3. Maior eficiência do separador/classificador (melhoria da fluidez)
Melhor escoamento do pó
Com a adição do aditivo, a fluidez do cimento moído aumenta consideravelmente.
Resultado no classificador
Partículas melhor dispersas são transportadas com mais facilidade pelo fluxo de ar, reduzindo o retorno indevido de partículas finas já aprovadas para nova moagem (sobremoagem).
Com isso, obtém-se uma distribuição granulométrica mais adequada.
4. Melhoria dos benefícios globais do processo
Aumento de produção e economia de energia
Mantendo a mesma finura, a produtividade do moinho pode aumentar entre 10% e 25%, ou o consumo específico de energia pode ser reduzido.
Maior reatividade do cimento
Como há menos sobremoagem, a distribuição granulométrica torna-se mais uniforme, com maior proporção de partículas eficazes na faixa de 3 a 32 μm, contribuindo para melhores resistências iniciais e finais do cimento.
- 3Quais Produtos Estão Incluídos nos Aditivos de Moagem para Cimento?
Quais Produtos Estão Incluídos nos Aditivos de Moagem para Cimento?
Para atender às exigências do processo de moagem de cimento, os aditivos de moagem normalmente são formulados como misturas de diferentes componentes químicos funcionais. De acordo com sua composição química e mecanismo de ação, eles incluem principalmente as seguintes categorias:
1. Alcanolaminas (principais componentes ativos)
Atualmente, são os componentes mais utilizados e eficazes do mercado.
Trietanolamina (TEA)
É a mais tradicional e amplamente utilizada. Melhora significativamente a resistência inicial do cimento (especialmente aos 3 dias) e apresenta excelente efeito dispersante, reduzindo aglomeração de partículas.
Triisopropanolamina (TIPA)
Devido à sua estrutura molecular específica, apresenta melhor desempenho que a TEA no ganho de resistência tardia (28 dias), sendo muito usada em cimentos com alto teor de adições minerais, como escória.
DEIPA (Dietanol Isopropanolamina)
Combina as vantagens da TEA e da TIPA, proporcionando equilíbrio entre resistência inicial e resistência final.
2. Álcoois e polióis
Utilizados principalmente para melhorar a fluidez do pó e reduzir a energia superficial das partículas.
Etilenoglicol (EG) e Propilenoglicol (PG)
Produtos de menor custo, utilizados principalmente pelo efeito físico de dispersão.
Glicerina
Frequentemente usada como componente auxiliar econômico ou agente complementar de formulação.
3. Lignossulfonatos
Lignossulfonato de cálcio / sódio
Também conhecidos como redutores de água tradicionais. Quando adicionados durante a moagem, melhoram a fluidez do cimento e oferecem certo efeito plastificante.
Observação técnica
Se utilizados em excesso, podem causar incorporação excessiva de ar ou redução de resistência no concreto produzido com esse cimento.
4. Açúcares e melaço
Melaço industrial
Atua principalmente como dispersante e oferece certo efeito auxiliar de moagem, com custo bastante reduzido.
Acetato de sódio / cloreto de cálcio
Em alguns casos são usados como aceleradores de resistência inicial, porém o uso atual é mais restrito devido ao risco de corrosão das armaduras causado por íons cloreto.
5. Polímeros poliol e compostos modificados
Normalmente são tecnologias patenteadas de fabricantes globais de aditivos. Por meio de modificação molecular, oferecem excelente redução de viscosidade em processos de moagem ultrafina, como na produção de pós especiais para UHPC (concreto de ultra-alto desempenho).
Soluções Técnicas Personalizadas
A ViT Chemical GmbH possui mais de 10 anos de experiência no setor de moagem de cimento e pode oferecer serviços personalizados, como:
otimização do processo de moagem
desenvolvimento de aditivos sob medida
aumento da eficiência produtiva
melhoria da resistência do cimento
redução do consumo de energia
Entre em contato para discutir seu projeto e encontrar a melhor solução técnica.
- 4Tipos e Características dos Aditivos de Moagem para Cimento
Tipos e Características dos Aditivos de Moagem para Cimento
Os aditivos de moagem para cimento podem ser classificados, de forma geral, em quatro grandes categorias, de acordo com sua função principal e composição química.
1. Aditivos de moagem com ganho de resistência
Atualmente, esta é a categoria mais utilizada no mercado. O principal objetivo é aumentar a resistência do cimento mantendo a finura desejada.
Principais componentes
Trietanolamina (TEA)
Triisopropanolamina (TIPA)
DEIPA
outras alcanolaminas modificadas
Características
Ganho de resistência inicial
Formulações contendo TEA podem melhorar significativamente a resistência aos 3 dias.
Ganho de resistência final
Produtos com TIPA ativam de forma eficiente a reatividade de materiais suplementares, como escória e cinza volante, elevando a resistência aos 28 dias.
Redução de custos
Com maior desempenho mecânico, é possível aumentar parcialmente o teor de adições minerais em substituição ao clínquer, reduzindo o custo por tonelada de cimento.
2. Aditivos de moagem para aumento de produção
Esses produtos têm foco principal no efeito físico de dispersão, buscando maximizar a produtividade do moinho.
Principais componentes
etilenoglicol
propilenoglicol
glicerina
subprodutos econômicos de alcanolaminas
Características
Excelente dispersão
Reduzem a energia superficial das partículas e eliminam fenômenos de empelotamento e incrustação interna.
Alta relação custo-benefício
Formulações mais simples, indicadas para linhas de produção com exigência moderada de resistência, mas alta carga operacional do moinho.
Menor consumo elétrico
Ao melhorar a eficiência do separador, o consumo específico pode ser reduzido entre 10% e 15%.
3. Aditivos funcionais / especiais
Produtos desenvolvidos sob medida para cimentos especiais, como cimento para concreto autoadensável (CAA/SCC) ou pós destinados a UHPC.
Principais componentes
polióis poliméricos modificados
tensoativos poliméricos
moléculas multifuncionais de alta performance
Características
Baixa demanda de água
Otimizam a distribuição granulométrica do cimento e reduzem a viscosidade inicial da pasta.
Alta compatibilidade
Minimizam o problema de adsorção competitiva entre aditivos de moagem e superplastificantes policarboxilatos (PCE), evitando perda excessiva de abatimento do concreto.
Controle de pega
Algumas formulações apresentam efeito retardador moderado ou estabilização térmica, evitando falsa pega causada pelo calor da moagem ultrafina.
4. Aditivos ecológicos e de baixo carbono
Categoria desenvolvida para atender exigências ambientais e metas de sustentabilidade.
Principais componentes
tensoativos não iônicos
polióis de origem renovável
matérias-primas recicladas purificadas (como óleos residuais tratados)
Características
Zero cloreto / baixo teor alcalino
Controle rigoroso de cloretos e álcalis, evitando riscos de corrosão em estruturas armadas.
Baixa volatilidade
Reduz odores e emissões gasosas durante a moagem e armazenamento.
Menor pegada de carbono
Contribui para formulações mais sustentáveis e alinhadas às metas ESG da indústria cimenteira.
